Udźwig, wysięg i stabilizacja — jak odczytać ograniczenia żurawia przed zleceniem pracy

Wielu inwestorów i kierowników budów zakłada, że podanie maksymalnego udźwigu żurawia w tonach wystarczy do oceny jego przydatności na placu. W rzeczywistości parametr ten dotyczy wyłącznie minimalnego promienia pracy i drastycznie maleje wraz ze wzrostem wysięgu. Właściwe planowanie operacji podnoszenia wymaga uwzględnienia przestrzennej geometrii całego zlecenia, w tym specyfiki podłoża, gęstości zabudowy oraz charakterystyki samego ładunku. Błędna interpretacja danych technicznych nierzadko prowadzi do sytuacji, w których po przyjeździe na miejsce maszyna nie jest w stanie wykonać zadania.

Jak parametry maszyny i otoczenie determinują realny udźwig

Maksymalny udźwig żurawia samojezdnego podawany jest w specyfikacjach technicznych zazwyczaj dla promienia wynoszącego zaledwie od 2 do 3 metrów od osi obrotu. W modelu Liebherr LTM 1060/2 wynosi on 60 ton przy tym minimalnym dystansie, lecz już po wysunięciu ładunku na odległość 20 metrów wartość ta znacząco spada. Przy maksymalnym promieniu, osiągającym 48 metrów, do dyspozycji pozostaje jedynie niewielki ułamek pierwotnego udźwigu, co często bywa zaskoczeniem dla osób zlecających prace. Podobną fizyką kierują się inne, uniwersalne maszyny budowlane. Modele takie jak DEMAG AC 40-1 o nominalnych możliwościach rzędu 40 ton oraz Grove GMK 3050 oferujący 50 ton podlegają tym samym bezwzględnym prawom fizyki – wydłużenie wysięgnika teleskopowego nieuchronnie redukuje masę, którą można bezpiecznie podnieść. Promień pracy oraz pożądana wysokość tworzą trójwymiarową strefę roboczą, którą operator każdorazowo weryfikuje w oparciu o rygorystyczne tabele udźwigów dostarczone przez producenta.

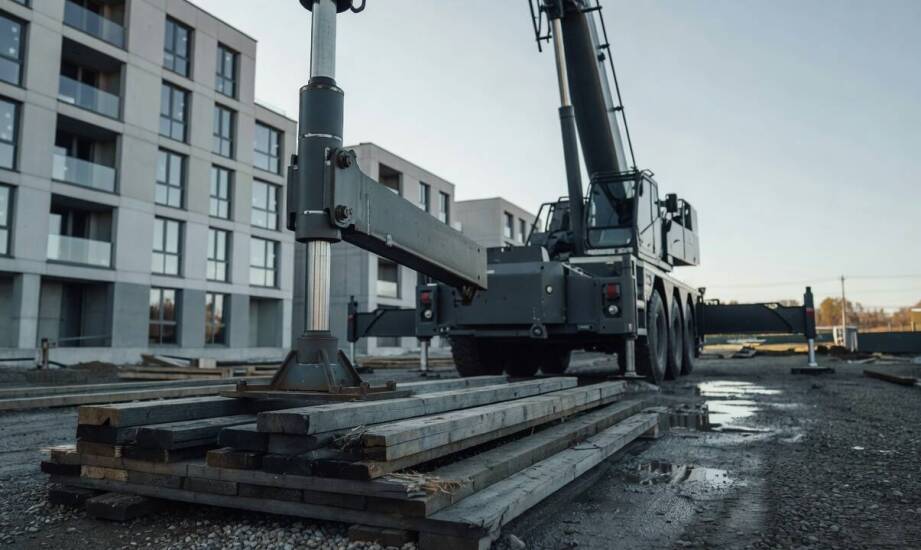

Rzeczywiste możliwości maszyny zależą jednak nie tylko od jej specyfikacji, ale także od fizycznego otoczenia na placu. Stabilność ciężkiego sprzętu opiera się na maksymalnym rozstawie podpór hydraulicznych oraz odpowiedniej nośności gruntu. W ciasnej zabudowie miejskiej konieczność asymetrycznego lub częściowego rozstawienia podpór obniża dopuszczalny udźwig o kilkadziesiąt procent, wymuszając zastosowanie większego modelu żurawia do stosunkowo lekkiego detalu. Prace prowadzone na piasku, glinie lub świeżych gruntach nasypowych narzucają z kolei bezwzględny obowiązek stosowania stalowych bądź kompozytowych płyt rozkładczych. Elementy te rozpraszają nacisk punktowy, stabilizując podłoże i zapobiegając niebezpiecznemu osiadaniu maszyny podczas operowania wielotonowym ładunkiem.

Dobór maszyny do specyfiki ładunku i przestrzeni roboczej

Ten sam model żurawia samojezdnego zachowuje się w odmienny sposób w zależności od charakteru przypisanego mu zadania inżynieryjnego. Przy montażu masywnych prefabrykatów betonowych kluczowy staje się duży udźwig na umiarkowanym promieniu oraz absolutna stabilność pozycji pod obciążeniem statycznym. Zupełnie innych parametrów rzutowych wymaga montaż stalowych konstrukcji hal produkcyjnych czy nowoczesnych magazynów. W tym scenariuszu priorytetem jest precyzyjne pozycjonowanie długich elementów na znacznym wysięgu, co wymaga pracy przy skrajnych kątach nachylenia głównego ramienia. Prace instalacyjne, obejmujące na przykład podnoszenie central klimatyzacyjnych, dotyczą zazwyczaj lżejszych modułów, ale wymagają operowania na dużej wysokości i podawania towaru w strefy dachu niedostępne z poziomu ulicy.

Zakład Robót Inżynieryjnych i Studniarskich Tomasz Kamiński z Tychów, realizując zlecenia na Górnym Śląsku, weryfikuje wszystkie te zmienne inżynieryjne przed zadysponowaniem sprzętu. Planując na przykład wynajem dźwigów w Katowicach, dyspozytor analizuje wysoką gęstość zabudowy aglomeracyjnej, która nierzadko wymusza niestandardowe pozycjonowanie maszyny. Aby uniknąć podstawienia sprzętu o niewłaściwej konfiguracji, w zleceniu podaje się dokładną masę i gabaryty transportowanego detalu, a także współrzędne punktów jego podjęcia i docelowego odstawienia. Informacja o trasie dojazdu, szerokości bramy wjazdowej oraz obecności napowietrznych linii energetycznych zapobiega kolizjom w dniu planowanego podnoszenia. Posiadając te dane, doświadczony operator precyzyjnie dobiera balast, utrzymując środek ciężkości maszyny w bezpiecznym, zatwierdzonym przez Urząd Dozoru Technicznego zakresie pomiarowym.

Prawidłowy wybór maszyny podnoszącej nie polega na prostym zestawieniu ciężaru ładunku z nominalną wartością widniejącą na boku kabiny. Bezpieczne i sprawne wykonanie zadania zależy od geometrycznej analizy pełnej trasy ładunku w powietrzu, wytrzymałości gruntu pod kołami oraz dostępnego miejsca manewrowego. Skrupulatne zebranie danych o placu budowy chroni inwestora przed przestojami, eliminując ryzyko kosztownych opóźnień wynikających z fizycznych ograniczeń samej przestrzeni.
