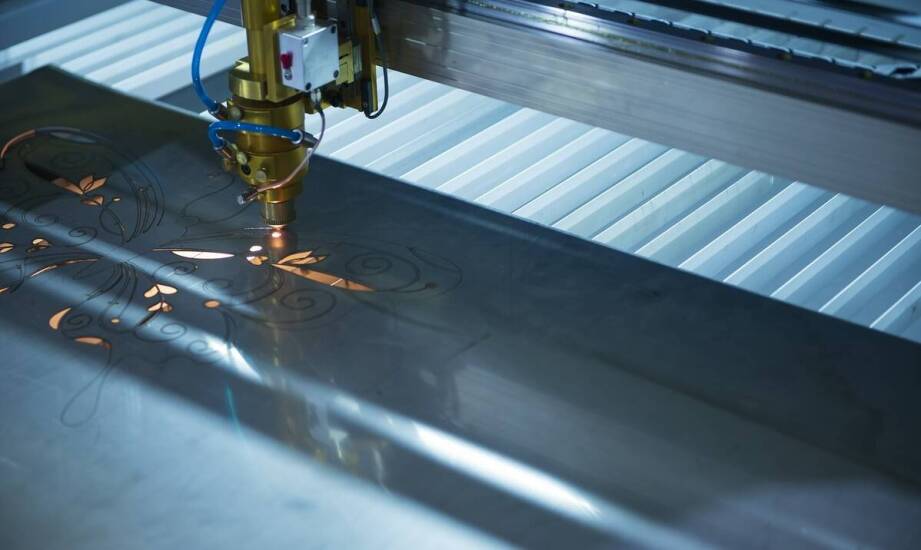

Jak przygotować plik CAD do cięcia laserowego blach bez poprawek na produkcji

Na ekranie projekt nowego elementu prezentuje się bez zarzutu. Złożona geometria i idealne proporcje sugerują pełną gotowość do produkcji seryjnej. Plik trafia na halę, operator uruchamia maszynę, ale po kilku sekundach proces gwałtownie staje. Okazuje się, że na etapie rysowania jeden kontur nie został prawidłowo zamknięty. Maszyna gubi wyznaczoną ścieżkę, materiał zostaje odłożony, a harmonogram ulega przesunięciu. W środowisku przemysłowym B2B takie błędy oznaczają realne straty czasu i przestoje. Poprawne przygotowanie rysunków decyduje o tym, czy detal płynnie przejdzie przez kolejne etapy obróbki.

Podstawy prawidłowej geometrii i struktury pliku

Każdy projekt kierowany na maszyny numeryczne musi spełniać rygorystyczne kryteria. Bezwzględnym standardem jest eksportowanie rysunków w skali 1:1, bez dodatkowych modyfikacji wymiarowych na rzutach płaskich. Oprogramowanie sterujące odczytuje wartości bezpośrednio z cyfrowego dokumentu. Wszelkie odchylenia sprawiają, że wycięty detal nie będzie pasował do podzespołów. Zlecając ciecie blachy cnc, inżynier musi mieć pewność, że odczytane wartości odpowiadają założeniom gabarytowym.

Kolejnym aspektem jest zachowanie ścisłej ciągłości linii, które wyznaczają dokładną trasę głowicy tnącej. Niezamknięte kontury całkowicie uniemożliwiają wygenerowanie kodu sterującego, co skutkuje zatrzymaniem pracy. Projektanci muszą też dbać o przejrzystą strukturę warstw. Dobre praktyki zakładają przypisanie linii obrysu do koloru czerwonego o grubości włosowej, zwanej hairline. Ewentualne grawerowanie czy linie pomocnicze wymagają osobnych warstw, co eliminuje ryzyko przypadkowego przepalenia arkusza.

Błędy w mikrogeometrii często ujawniają się dopiero w trakcie pracy lasera. Powszechnym problemem jest projektowanie zbyt małych otworów w grubych arkuszach. Minimalna średnica otworu musi wynosić od 1 do 1,2 grubości obrabianej blachy, inaczej materiał ulegnie deformacji cieplnej. Promień zewnętrznego zaokrąglenia powinien stanowić około 10 procent grubości surowca, aby wiązka nie stopiła krawędzi. Należy też uważnie analizować szerokość łączników. Jeśli będą węższe niż sam arkusz, wąskie mostki stracą sztywność pod wpływem wysokiej temperatury, niszcząc precyzję detalu.

Parametry technologiczne dla dalszej obróbki

Wycięcie płaskiego kształtu bardzo rzadko stanowi koniec procesu produkcyjnego. Większość elementów trafia następnie na prasy krawędziowe, co wymaga uwzględnienia specyfiki gięcia przestrzennego już na etapie projektowania. Podczas formowania wewnętrzna część zagięcia ulega ściskaniu, a zewnętrzna silnemu rozciąganiu. Rozwinięcie płaskie musi więc zawierać precyzyjne naddatki kompensacyjne. Prawidłowo obliczony naddatek na gięcie gwarantuje zachowanie docelowych gabarytów przestrzennych po zakończeniu obróbki formującej.

Wartości kompensacyjne zależą od grubości surowca oraz promienia użytego narzędzia. Przykładowo, przy formowaniu dwumilimetrowej blachy narzędziem o promieniu 1,5 milimetra, odpowiedni naddatek wynosi około 16,75 milimetra. Projektant musi także przewidzieć bezpieczny luz technologiczny między stemplem a matrycą, który zazwyczaj wynosi od 0,8 do 1,2 grubości profilu. Zachowanie odpowiedniego luzu zapobiega mikropęknięciom na wewnętrznej linii zagięcia, co ma ogromne znaczenie dla elementów nośnych w budownictwie.

Spójność danych geometrycznych ułatwia sprawną realizację skomplikowanych zleceń wieloetapowych. Firma Laser-Stal dysponuje własnym magazynem blach konstrukcyjnych i kwasoodpornych, co pozwala szybko zweryfikować założenia projektowe z właściwościami surowca. Taka integracja wiedzy inżynieryjnej z fizycznym zapleczem mocno ogranicza konieczność przeprowadzania prób technologicznych. Dobrze zaplanowany detal płynnie przechodzi do kolejnych etapów wykończeniowych, takich jak spawanie czy powłoki galwaniczne.

Weryfikacja nadesłanego pliku to moment zderzenia cyfrowej teorii z przemysłową rzeczywistością. Nawet najnowocześniejsze systemy nie zrekompensują błędów wyniesionych z biura projektowego. Zbędne punkty węzłowe, zdublowane krzywe czy niewidoczne warstwy zmuszają technologów do żmudnej, ręcznej korekty dokumentacji. Każda taka interwencja podnosi koszty operacyjne i drastycznie wydłuża czas oczekiwania na fizyczne uruchomienie partii seryjnej.

Czysty projekt stanowi twardy fundament opłacalnej kooperacji w sektorze B2B. Dostarczenie poprawnych plików radykalnie skraca czas wstępnej wyceny zlecenia i ułatwia gniazdowanie detali na arkuszu. Rzetelne przygotowanie dokumentacji technicznej minimalizuje ryzyko niezwykle kosztownych poprawek. Inwestycja czasu w poprawne zdefiniowanie ścieżek cięcia i naddatków zawsze zwraca się w postaci idealnych, powtarzalnych podzespołów produkcyjnych.
